DCN1000WL系列扩展面源黑体
产品详情
----低温黑体

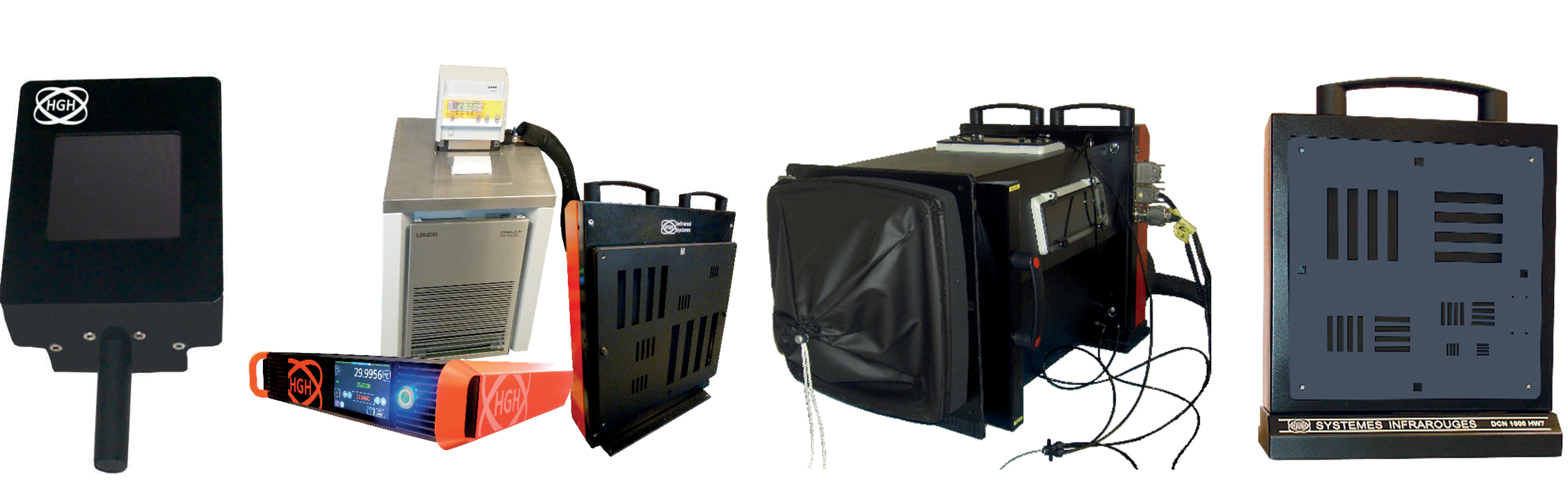

DCN1000W/L扩展面源黑体是在绝对或差分模式下运行的低温红外参考源。它们具有最高的可 用调节稳定性，特别适用于各种红外传感器的表征和性能验证，例如用于高分辨率热成像相机 和远程热成像仪。它们由不同尺寸的发射头组成，其温度通过符合人体工程学的接口通过2U 电子单元精确控制，并通过水（W系列）或冷冻液体（L系列）确保散热。液体由单独的冷却 液单元供应，并通过黑体背面的夹套循环。在高于和低于环境温度的温度下，高发射表面的温 度稳定在 0.5mk 以内。
为避免在低温表面结霜结露，该系统具有几个选择方案，例如：在发射区吹扫干燥气体；将发 射区封闭在由红外窗口密封的充满氮气的室内；将黑体耦合到充满氮气的机柜外壳被测单元。
像任何其他 HGH 黑体一样，DCN1000W/L 系列都提供了辐射校准证书，确保该红外参考 源两年的可靠性。可以添加目标以及 INFRATEST 软件，因此可以自动执行各种测试：NETD、时间噪声、固 定模式噪声、MTF、FoV、失真、空间分辨率、MRTD、TOD 等。
主要特点
• 发射面积可达 300 mm x 300 mm • 结构紧凑的发射头
• 差分和绝对温度两种工作模式 • 绝对温度范围 从–40°C 到 +150°C

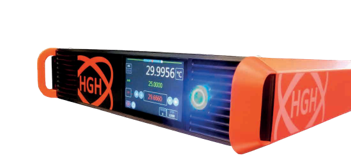

• 实时显示温度数据 • 通过触摸屏面板控制
• 直观的界面 • 多宽带辐射校准
• 最高稳定性:<0.5mk • 通过以太网, RS232, IEEE488，WIFI远程控制
• Infratest - LT 控制软件 • 易集成
• 高热均匀性和发射率
• 电动靶标轮和多种靶标 • 高发射率 (>0.99)
• NETD, LSF/MTF, MRTD 和 TOD 计算软件 • 双发射头可选（只针对W4/L4）
• 用于测量 NETD ， LSF/MTF ， MRTD ，畸变等的靶标
技术参数
DCN1000 W2/L2 | DCN1000 W4/L4 | DCN1000 W7/L7 | DCN1000 W12/L12 | |
| 发射面积 | 50 mm x 50 mm | 100 mm x 100 mm | 180 mm x 180 mm | 300 mm x 300 mm |
温度范围 (L 系列) • 绝对温度 (任意环境温度下) • 差分温度 (环境温度为20°C ) | -40°C to +150°C -60°C to +130°C | |||
| 温度范围 (W 系列) • 绝对模式 （20°C ± 2°C 水循环） • 差分模式 （环境温度 20°C ） | -20°C to +150°C -40°C to +130°C | -10°C to +150°C -30°C to +130°C | -5°C to +150° C-25°C to +130°C | |
| 热均匀性 （环境温度 ±5 °C ） | 0.01°C | |||
| 热均匀性 （ 50°C 时） | 0.1°C | 0.2°C (W)/ 0.15°C (L) | ||
| 发射率/ 校准后表面 发射率 | 0.98 ±0.02 (可选: 0.99 ±0.01) 1.00 | |||
| 稳定性 | 0.5 mK over [0;65°C] , 2mK outside | |||
| 温度测量精确度 | 差分模式 : 0.01°C 绝对模式: 0.03°C | |||
| 显示分辨率 | 0.0001°C (实际温度和设置温度显示) | |||
| 标准化时间 | 30 秒 | |||
| 转换速率(L 系列) | > 0.4°C/s 加热 ; > 0.2°C/s 制冷 | |||
| 远程控制 | 以太网, RS232 and IEEE488 接口 | |||
| 运行温度 | 控制器: + 5°C to +45°C- 发射头: -20°C to +70°C | |||
最大消耗功率 • 控制器 • 制冷装置 (L 系列) | 800 W 2300 W | 1600 W 2500 W | 1600 W 5000 W | |
| 发射头尺寸（宽 x 高x 长） | 115x200x111 mm3 | 192x210x120 mm3 | 247x410x112 mm3 | 370x531x112 mm3 |
| 发射头重量 | 2 kg | 5 kg | 10 kg | 20 kg |
| 电控装置规格 | 2U x 19” | |||
| 电控装置重量 | 6.5kg | 8.5kg | ||
| 双发射头选项 | 无 | 有 | 无 | |
| 以上信息若有更新，另行通知 | ||||
