ECN100系列高温扩展面源黑体
产品详情
----高温黑体
ECN100黑体系列是高温扩展面源红外参考源，适用于从近红外到远红外的宽 范围波长。 ECN100系列具有无与伦比的高发射率，均匀性和稳定性，用于近 红外到远红外传感器的测试和校准，确保达到最高精确度。
每个ECN100带有可追溯的合规证书，包括对整个发射面实际的热均匀性测量。 可确保以下方面的高精确度：
• 全视野范围内热成像仪的校准
• 红外相机的非均匀性校正
• 生产过程中多个传感器的同步测
• 相机上的源效应大小的测量

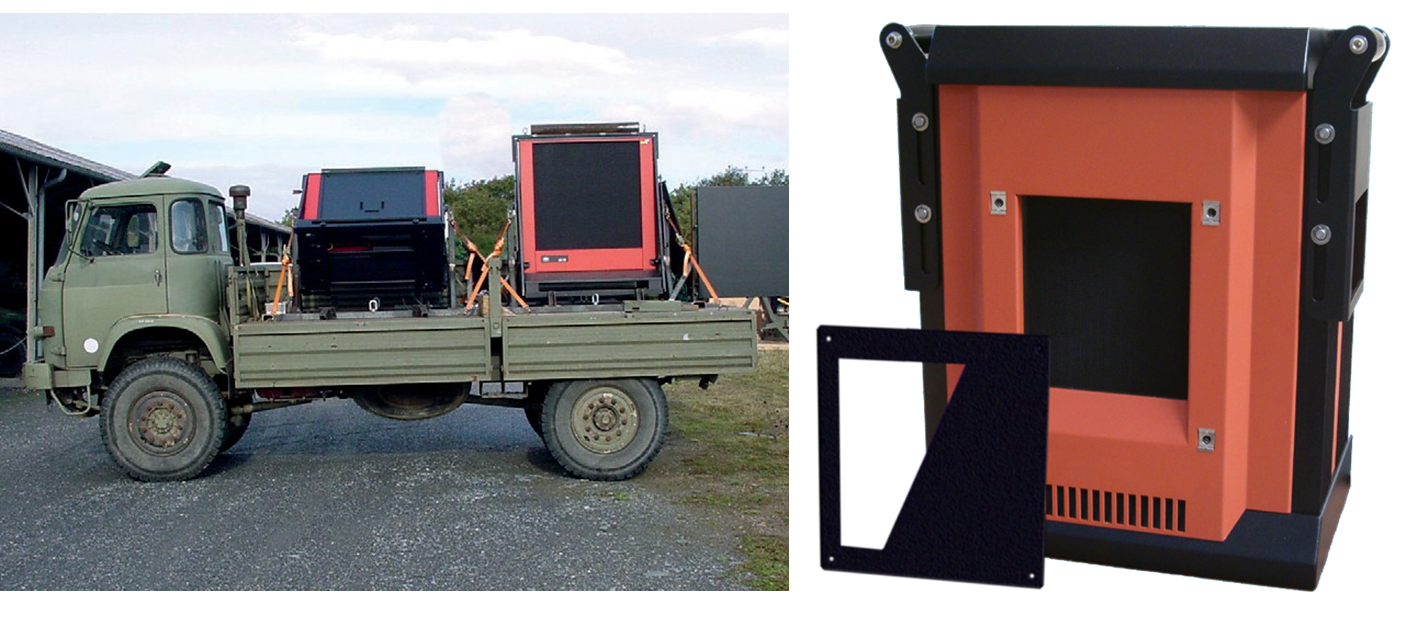

此外，它们还可用作样品发射率或透射率测量的参考源，实际尺寸的红外目标 或大光谱带宽参考源。结构坚固的发射头，可以在实验室或室外环境下使用。外部机械部件的温度保 持在 50°C 以下，从而保证操作安全。
主要特点

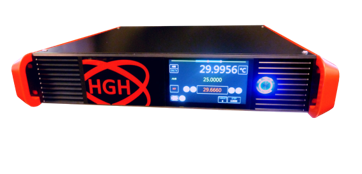

• 温度范围从 环境温度 到 +600 °C • 通过触摸屏面板控制
• 高发射率 ：0.98 ± 0.02 • 易集成.png "图片1(3).png")
• 提供单独的多宽带辐射校准证书 • INFRATEST LT 控制软件
• 发射面积高达 1m2 ，高热均匀性 • 实时显示表面和设置温度
• 通过 以太网, RS232, IEEE488, WiFi 远程控制
• LabVIEW 驱动 • 特定靶轮样式
技术参数
.png "图片3(1).png")
ECN100 H6 | ECN100 H12 | ECN100 N20 | ECN100 N40 (1) | |
| 发射面积 | 150 x 150 mm² | 300 x 300 mm² | 500 x 500 mm² | 1000 x 1000 mm² |
| 温度范围 | 50°C to 600°C | 50°C to 550°C | 50°C to 300°C | 环境温度 +5° C (1)to 100°C |
| 发射面均匀性（２） | 0.75 °C （300 °C时） | 2 °C （ 300 °C时） | 3.5 °C （300 °C时） | 1°C（100 °C时） |
| 发射率 / 校准后表面发射率 | 最小 0.96 over 8 - 14 µm / 1.00 平均 0.91 ± 0.01 over 3 - 5 µm / 1.00 | 0.98 ±0.02 / 1.00 | ||
| 稳定性 | 0.02°C | 0.05°C | 0.01°C | |
| 温度测量精确度 | ± 0.5°C | ± 2.5°C | ||
| 显示分辨率 | 0.01°C | 0.1°C | ||
| 远程控制 | 以太网, RS232 and IEEE488 接口 | |||
升温时间 从环境温度到最高温 | 45 min | 50 min | 30 min | |
| 发射头运行温度 | -10°C 到 +70°C | +5°C 到 +70°C | ||
| 电源 | 200-260 VAC, 1 ph. 50/60 Hz | |||
最大消耗功率 | 2500 W | 5000 W | 6000 W | |
| 发射头尺寸（宽 x 高x 长）(mm3) | 423 x 467 x 247 | 567 x 677 x 340 | 694 x 820 x 300 | 1470 x 1260 x 700 |
| 发射头重量 | 20 kg | 40 kg | 55 kg | 210 kg |
| 电控装置规格 | 2U x 19” | |||
| 控制器重量 | 6.5kg | |||
(1): 差分模式可用于 ECNlOO N40 (2): 提供热力图 | ||||
以上信息若有更新，另行通知 | ||||
