DCN1000NH系列扩展面源黑体

产品详情

----最准确的低温黑体

DCN1000N/H 扩展面源黑体是在绝对或差分温度模式下运行的低温红外参考源。它们具有最高的可用调节稳定性，特别适用于各种红外传感器的表征和性能验证，例如用于高分辨率热成像相机和远程热像仪。

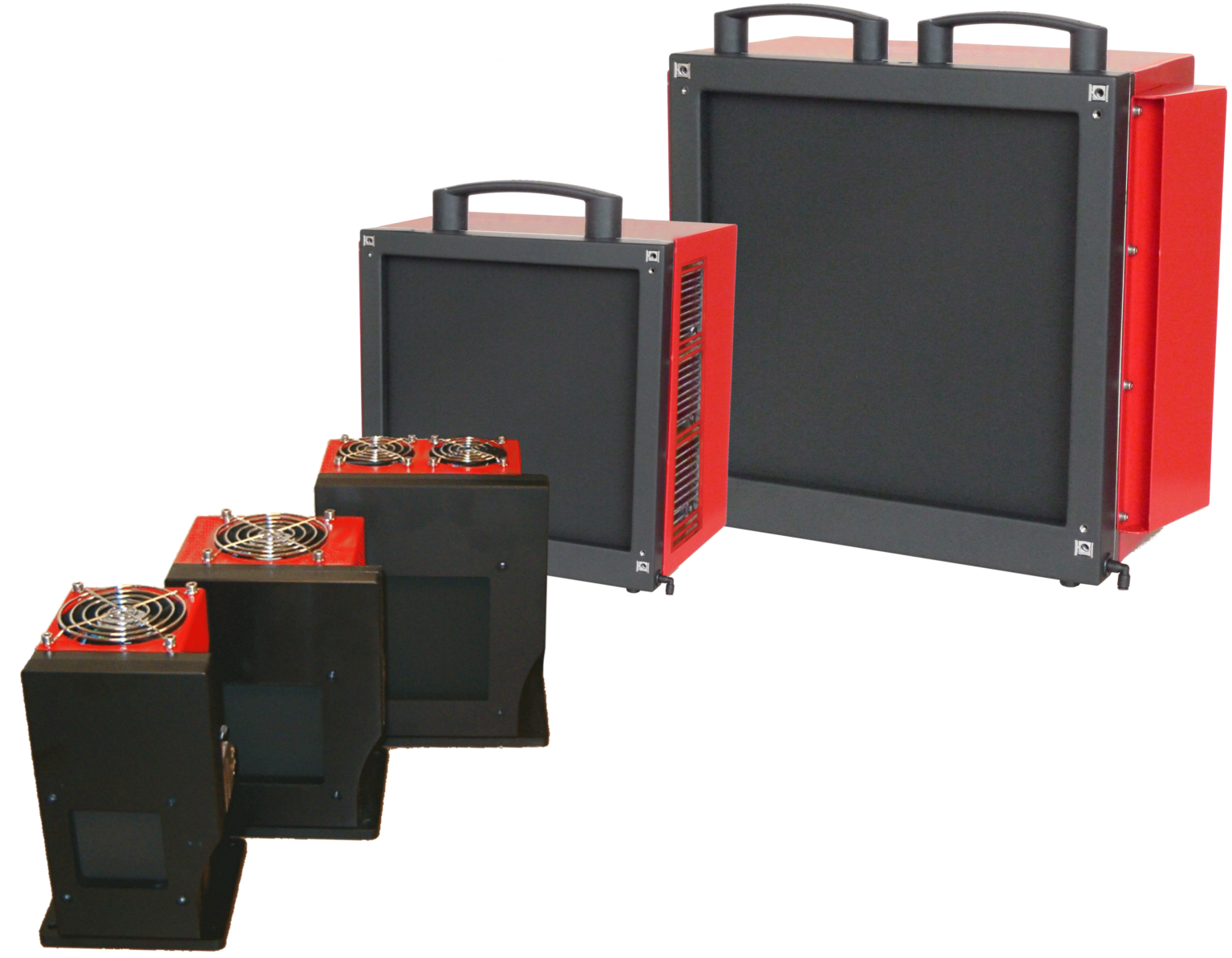

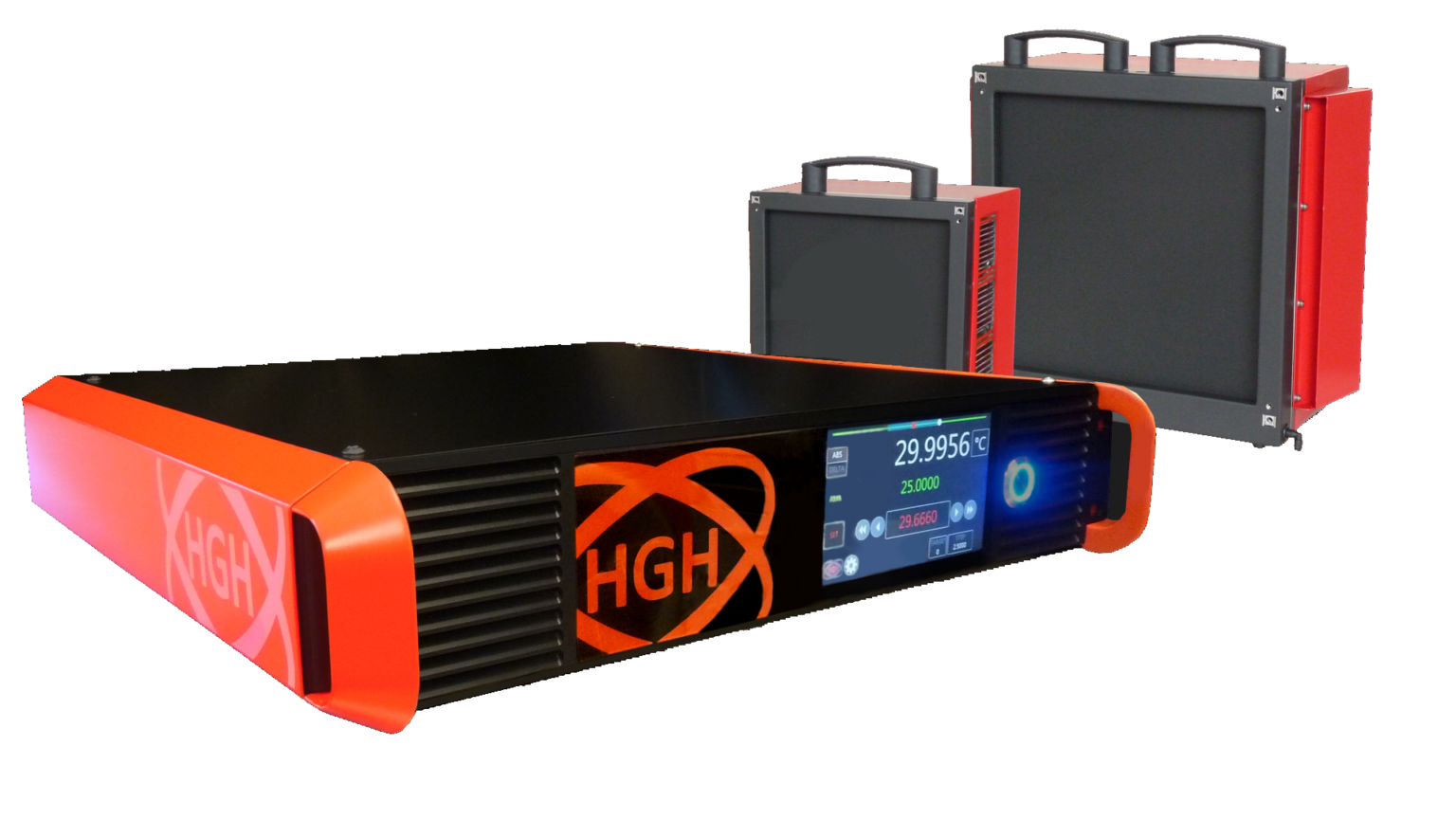

它们由不同尺寸的发射头组成，其温度通过 2U 电子单元通过符合人体工程学的界面精确控制。在高于和低于环境温度的温度下，高发射表面的温度稳定在 0.5mk 以内。与任何其他 HGH 黑体一样，DCN1000N/H 系列都提供了辐射校准证书，确保该红外参考源两年的可靠性。可添加靶标以及INFRATEST软件，因此可以自动执行各种测试NETD、时间噪声、固定模式噪声、MTF、FoV、失真、空间分辨率、MRTD、TOD 等。

主要特点

• 发射面积可达 300 mm x 300 mm • 结构紧凑的发射头

• 差分和绝对温度两种工作模式 • 绝对温度范围从–15°C 到 +150°C

• 实时显示温度数据 • 通过触摸屏面板控制

• 直观的界面 • 多宽带辐射校准

• 最高稳定性:<0.5mk • 通过以太网, RS232, IEEE488 远程控制

• 每个黑体提供均匀性图 • Infratest - LT 控制软件

• 易集成 • 高热均匀性和发射率

• 无噪音运行

可选配件

• 发射面最高绝对温度可达+200°C • 高精度绝对模式 (+/-0.01°C)

• 电动靶标轮和多种靶标 • 环境箱条件下运行

• NETD, LSF/MTF, MRTD 和 TOD 计算软件 • 高发射率 (>0.99)

• 用于测量 NETD ， LSF/MTF ， MRTD ，畸变等的靶标 • 双发射头控制选项

技术参数


	DCN1000 H2	DCN1000 H4	DCN1000 N7	DCN1000 N12
发射面积	50 mm x 50 mm	100 mm x 100 mm	180 mm x 180 mm	300 mm x 300 mm
温度范围 •绝对 (环境温度 20°C ) •差分	-15°C to +150°C (可选: -15°C to + 200°C) -35°C to +130°C	-15°C to +150°C (可选: -15°C to + 200°C) -35°C to +130°C	-5°C to +150°C (可选: -5°C to +180°C) -25°C to +130°C	-5°C to +150°C -25°C to +130°C
热均匀性环境温度 ±5 °C / at 50 °C	0.01°C/ 0.1°C		0.01°C/ 0.2°C
发射率/ 校准后表面发射率	0.98 ± 0.02 / 1.00 (选项: 0.99 ± 0.01 / 1.00)
稳定性	0.5 mK over [0;65°C] , 2mK outside
温度测量精确度	差分模式 : ±0.01°C 绝对模式: ±0.03°C
显示分辨率	0.0001°C (实际温度和设置温度显示)
标准化时间 @ 2mk	30 秒
转换速率	>0.5°C/s 加热 ; >0.25°C/s 制冷		>0.5°C/s 加热 ; >0.2°C/s 制冷
远程控制	以太网, RS232 and IEEE488 接口
电源	90/260 VAC, 1 ph., 50/60 Hz
运行环境温度	控制器: + 5°C to +45°C- 发射头: -20°C to +70°C (-55°C to +85°C 可选)
最大消耗功率	800 W		1600 W
发射头尺寸（宽 x 高x 长）	115x198x111 mm³	192x215x120 mm³	235x257x202 mm³	355x377x201 mm³
发射头重量	2 kg	5 kg	12.5 kg	27 kg
控制器规格	2U x 19”
控制器重量	6.5kg		8.5kg
双发射头选项	有		无
以上信息若有更新，另行通知
