电子自准直仪
德国全欧光学(TRIOPTICS)设计、生产的TriAngle® 系列电子自准直仪基于高分辨率的CMOS或PSD，结合不同焦距的准直物镜， 使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle® 电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。
产品应用
- 小角度摆动量测量
- 光学系统调校
- 机城结构调校
- 平行光的光轴倾斜角测量
- 多个面的相对倾斜角测量
- 光学窗口棵角测量
- 直角棱镜45°角误差测量
- 直角棱锐90°角误差测量
- 转台轴摆测量
- 直线度、垂直度及平面度测量
产品特点
- 具备相对测量及绝对测量两种工作方式
- 使用面阵传感器捕捉并给出像的实际位置
- 单台自准直仪可同时识别及测量多个反射像（≤12个）
- 单台电脑支持多台自准直仪的同时测量（≤12台）
- 具备外部触发测量功能， 可满足“同步性”测量要求
- 实时的图像信号及数值显示
- 强大的操作软件， 直接读数无需二次计算， 使操作更简便
- 软件中带有多种操作界面， 适用不同应用场合， 更具人性化
- 测量结果可以直接导出到外部文件(.CSV格式）， 便于储存及读取
TriAngle®系列电子自准直仪
标准的电子自准直仪产品， 技术成熟， 性能稳定。
| 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） | 光源 | 测量评率 |
| TA 100-38 | 100 | 26 | 6170x4940 | 0.1 | ±0.25 | ±2.5 |
525nm或 625nm LED |
≤5160Hz, 取决于 设置及电脑配置 |
| TA 150-38 | 150 | 30 | 4120x3300 | 0.07 | ±0.18 | ±1.7 | ||
| TA200-38 | 200 | 30 | 3090x2470 | 0.05 | ±0.12 | ±1.3 | ||
| TA300-38 | 300 | 30 | 2060x1650 | 0.03 | ±0.08 | ±0.75 | ||
| TA 300-57 | 300 | 48 | 2060x1650 | 0.03 | ±0.08 | ±0.75 | ||
| TA 500-57 | 500 | 48 | 1240x980 | 0.02 | ±0.05 | ±0.4 | ||
| TA 1000-115 | 1000 | 100 | 610x490 | 0.01 | ±0.03 | ±0.2 | ||
| TA 1000-140 | 1000 | 125 | 610x490 | 0.01 | ±0.03 | ±0.2 |

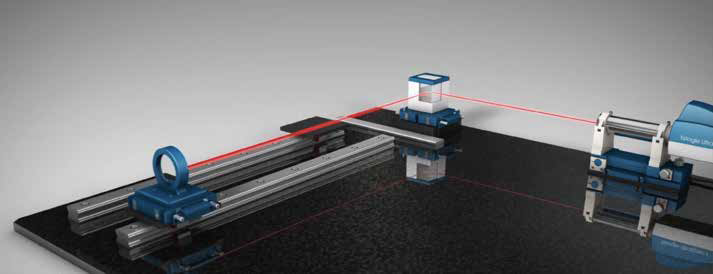

TriAngle® 测量平面度示例
TriAngle® UltraSpec系列高精度电子自准直仪
带有特殊设计的分划板， 可实现小范围的高精度测量。
| 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） | 光源 | 测量评率 |
| TA US300-57 | 300 | 45 | 3000x1920 | 0.005 | ±0.03 |
±0.05"（±10"内） ±0.1"（±20"内） ±0.25"（全视场内） |
525nm或 625nm LED |
≤130Hz,取决于设置及电脑配置 |
| TA US 500-57 | 500 | 45 | 1800x150 | 0.003 | ±0.02 |
±0.05"（±10"内） ±0.1"（±20"内） ±0.25"（全视场内） |
TriAngle® UltraSpec产品

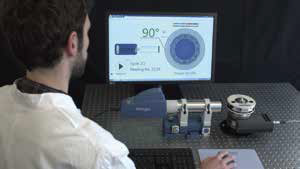

用TriAngle® 转台标定示例
TriAngle® Focus系列调焦电子自准直仪
可调焦式自准直仪， 通过调节准直物镜到分划板及探测器的距离实现光束聚焦在不同位置， 适用于光学系统调校等。
| 产品型号 | 焦距（mm） | 通光孔径（mm） | 调焦范围（mm） | 焦距范围（m） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） |
| TAF 100-38±10 | 100 | 18 | ±10 | ±1.00m...∞ | 6170x4940 | 0.1 | ±0.25 | ±2.5 |
| TAF 150-38±10 | 150 | 26 | ±10 | ±2.25m...∞ | 4120x3300 | 0.07 | ±0.18 | ±1.7 |
| TAF 200-38±10 | 200 | 26 | ±10 | ±4.00m...∞ | 3090x2470 | 0.05 | ±0.12 | ±1.3 |
| TAF 300-57±25 | 300 | 48 | ±25 | ±3.6m...∞ | 2060x1650 | 0.03 | ±0.08 | ±0.75 |
| TAF 500-57±25 | 500 | 48 | ±25 | ±5.00m...∞ | 1240x980 | 0.02 | ±0.05 | ±0.75 |
| TAF 1000-115±50 | 1000 | 100 | ±50 | ±20.00m...∞ | 610x490 | 0.01 | ±0.03 | ±0.2 |
| TAF 1000-140±50 | 1000 | 125 | ±50 | ±20.00m...∞ | 610x490 | 0.01 | ±0.03 | ±0.2 |
| 光源 | 测量频率 |
| 525nm LED | 30Hz, 可根据需求定制 |
TriAngle® LASER系列激光电子自准直仪
采用激光光源， 具有更强的能量， 适合远距离测量及较小的反射面时使用。
| 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） | 光源 | 测量评率 |
| TAL 200-38 | 200 | 30 | 3090x2470 | 0.35 | ±0.7 | ±1.2 |
635nm 激光二极管 |
30Hz, 可根据需求定制 |
| TAL 300-38 | 300 | 30 | 2060x1650 | 0.25 | ±0.5 | ±0.8 | ||
| TAL 300-57 | 300 | 48 | 2060x1650 | 0.25 | ±0.5 | ±0.8 | ||
| TAL 500-57 | 500 | 48 | 1240x980 | 0.15 | ±0.3 | ±0.5 | ||
| TAL 1000-115 | 1000 | 100 | 610x490 | 0.08 | ±0.15 | ±0.15 | ||
| TAL 1000-140 | 1000 | 125 | 610x490 | 0.08 | ±0.15 | ±0.15 |
激光束校准
TriAngle® NIR系列近红外电子自准直仪
采用近红外LED光源及近红外探测器， 可实现多种近红外光谱下的测量。
| 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） | 光源 | 测量评率 |
| TA NIR 100-38 | 100 | 26 | 6170x4940 | 0.2 | ±0.5 | ±2.5 |
780... 1064nm LED |
30Hz, 可根据需求定制 |
| TA NIR 150-38 | 150 | 30 | 4120x3300 | 0.14 | ±0.36 | ±1.7 | ||
| TA NIR 200-38 | 200 | 30 | 3090x2470 | 0.1 | ±0.24 | ±1.3 | ||
| TA NIR 300-38 | 300 | 30 | 2060x1650 | 0.06 | ±0.16 | ±0.75 | ||
| TA NIR 300-57 | 300 | 48 | 2060x1650 | 0.06 | ±0.16 | ±0.75 | ||
| TA NIR 500-57 | 500 | 48 | 1240x980 | 0.04 | ±0.1 | ±0.4 | ||
| TA NIR 1000-115 | 1000 | 100 | 610x490 | 0.02 | ±0.06 | ±0.2 | ||
| TA NIR 1000-140 | 1000 | 125 | 610x490 | 0.02 | ±0.06 | ±0.2 |
定制产品
TRI OPTICS可为您提供定制服务 ， 根据您的需求来定制适合您的自准直仪。 以下为定制案例
TriAngle® Large Field大视场电子自准直仪
具有较大的测量视场角。
| 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） | 光源 | 测量评率 |
| TA LF 100-38 | 100 | 26 |
3°x3° |
0.1" | ±0.25 " | ±3"@80%市场 | 525nm LED | 4Hz |

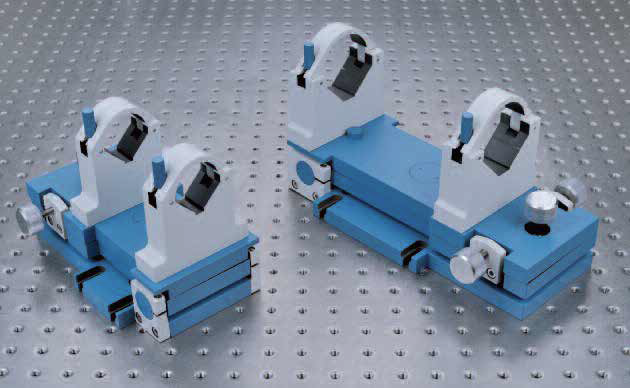

自准直仪二维调节架
