OptiCentric®系统的用户通过OptiCentric®软件控制整个测量、校准和胶合过程。该软件控制组件（无论是标准模块还是可选模块）和测量过程。测量和评估可以轻松、快速且高度准确地进行。集成的静态分析可以可靠和标准化的评估以及测量证书的输出。

• 通过在测量定心误差期间实时显示测量值来立即检查测量过程

• 协调控制和评估所有轴以实现高效测量

• 所有集成传感器的数据采集和评估提供即时结果

• 自动对焦使可再现的测量值成为可能

• 用于测量透镜组件、非球面和柱面透镜的可选软件扩展

• 获得专利的MultiLens软件模块，用于测量复杂的镜头组

• 通过可自由定义的机械轴或光学参考轴(SmartAlign)，不受测量环境影响的中心误差计算和校准

• 数据可以快速导入和导出复杂的文档

• 根据个别测试标准，通过废料分析立即评估样品质量

• 由于用于装调和胶合的特定应用用户界面优化了生产工作流程，可根据客户要求进行定制

 高性能模块MultiLens和SmartAlign将OptiCentric®变成了一个高精度系统，用于复杂镜头组的测试和手动或自动校准以及平面光学元件的测量。

  MultiLens是用于测量和校准镜头组件的软件模块。镜头组件的每个单独表面的中心误差和系统的定心是非破坏性确定的。有了这些信息，就可以相对于自由选择的参考轴计算单个透镜或子组的中心。

使用SmartAlign模块，可以参考用户定义的光学轴或机械轴来分析测量的中心偏差的位置。这种工具成功地用到自动镜片装调校准模块和胶合系统。

1. LensVac

• 真空镊子LensVac支持安全和清洁地处理光学元件，用于将镜头装入和卸下托盘，以及将光学元件插入镜筒。

• 适用于中小型镜头的可更换真空杯

• L形镊子，用于在狭小的空间要求下进行处理

• 通过开关激活

• 兼容不同的真空产生方法（可根据要求提供）

• 测量探头

• 在调整前确定光学元件的位置

• 将测量范围扩展至±2,000mm的有效焦距

• 校准套件，校准楔块

• 样品，可通过PTB追溯

• 镜头架和环形夹头

• 手动气动推杆，方便和非接触式对准镜片

• 控制压缩空气的脚踏板

• 带有运动座的工具台，用于固定对准工具

• UV光源、带脚踏板的手动粘合装置、自动粘合装置、粘合装置的针和管

精密枢轴轴承代表了高精度对中测试的测量参考。所有OptiCentric®系统都配备了空气轴承，可选的机械镜头旋转装置可用于测量单片和双片。

以下应用需要配备空气轴承的OptiCentric®系统：

• 测试镜头组件

• 设置镜头组件

• 以下透镜的光轴为参考对齐双合透镜

• 以机械轴为参考，在定心心轴上校准和定心镜头

• 使用AspheroCheck模块测试非球面

• 对敏感镜片（例如氟化钙镜片）进行单镜片测量

电动倾斜和平移台（TRT）

为了在光学系统的测量或设置过程中更轻松地处理样品，OptiCentric® 3D 100可以配备倾斜和平移台(TRT)。取代传统的手动校准，电动TRT倾斜和移动样品，使镜头的光轴与系统的参考轴校准。这是完全自动化的，并嵌入到工艺流程中，因此可以缩短测试周期。

镜头旋转装置

电动旋转装置不需要空气轴承。配备所谓的“桥”的镜头旋转装置可以在配备空气轴承的OptiCentric® 100、101和300单元上运行。

• 使用下透镜的外边缘和曲率中心作为参考，测量直径达200mm的单个透镜

• 巩固双峰。在这种情况下，参考轴包括圆周的中心和下透镜的曲率中心

LensAlign 2D 标准模块

  配备用于胶合元件的LensAlign 2D标准的OptiCentric®系统可对齐和胶合几何形状为D/(2R) ≤ 0.7的镜片。该装置可以很容易地适应不同的镜头尺寸，当镜头必须在短时间内粘合到光轴上时，建议使用该装置。

LensAlign 2D 高配模块

  LensAlign 2D 高配模块的开发旨在满足客户不断增长的要求。LensAlign 2D 高配可校准镜片的几何形状，包括：

• D/(2R) > 0.7的镜片

• 半球镜片

• 无法触及上镜片边缘的双合片

• 有严格公差的胶合镜片

LensAlign 2D高配模块校准微透镜

  LensAlign 2D高配模块配备了三个执行器，可以校准微透镜。这里对镜头几何形状没有限制。

LensAlign 4D

LensAlign 4D是OptiCentric® 100的一个模块，它可以将小透镜粘合到机械参考轴上，例如心轴或单元。在这种设置中，校准是在没有机械镜头座的约束的情况下执行的，这会限制镜头校准。为实现精确定位，镜片放置在较厚的粘合剂层上，最初由微型夹具夹持，该夹具以四个自由度移动和倾斜镜片，直到光轴与机械轴对齐。这实现了高精度对准。在轴上对齐和居中之后，可以继续该过程以校准其他镜片。

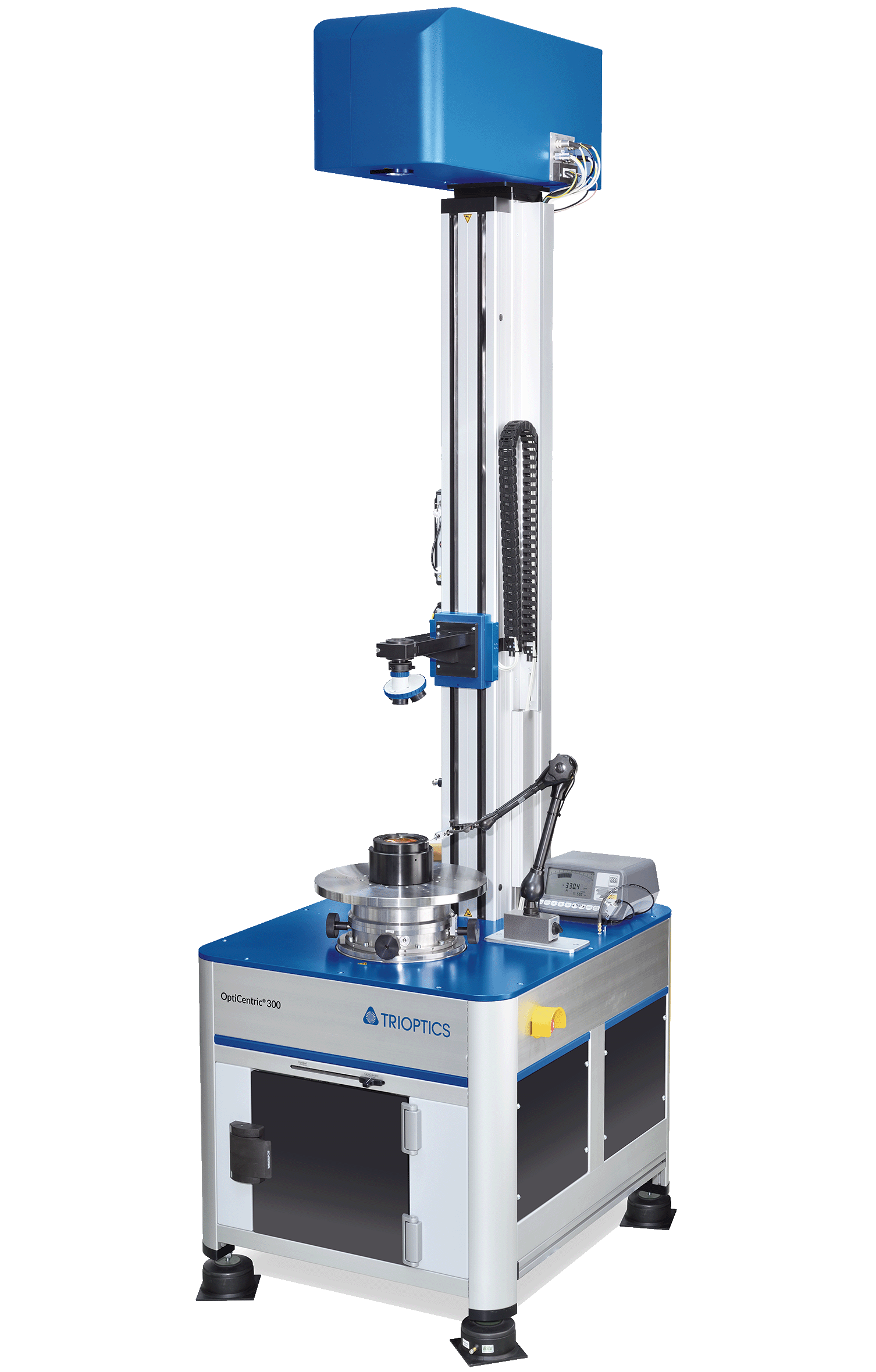

OptiCentric®系统以高精度和实时确定光学系统的中心误差。为此所需的测量头带有包括CCD摄像头的电子自准直仪和带有标线的LED灯。

德国全欧光学（TRIOPTICS）为OptiCentric®系统提供三个测量头，需要根据应用从中选择合适的一个：

• VIS可见光测量头（标准）

• 用于测试中波红外和长波红外透镜组件的红外测量头

• MultiCentric®测量头在对准以及对准和定心期间可将测量速度提高三倍

精确测试红外镜头组件

  OptiCentric® 100/300 IR是德国全欧光学（TRIOPTICS）的红外光学中心测试解决方案。该系统配备灵活转换的可见光-中波红外或可见光-长波红外测量头，可以测试所有类型的红外光学元件。

OptiSurf®升级：中心厚度和空气间隔测量

  为了对已安装的光学系统进行完整的光机械特性分析，OptiSurf®低相干干涉仪被集成到OptiCentric®系统中，该系统后来被称为OptiCentric® 3D 100。这两种测量系统的组合产生了显著的效果，提高了测量精度。由于确的对中测试和随后的样品调整，才能以高精度确定中心厚度和透镜距离。在单次扫描中测量光学厚度高达800mm 的透镜组件内的中心厚度和空气间隔。完全集成在OptiCentric®软件中，操作也非常简单。

CylinderCheck®

  CylinderCheck®是一个硬件和软件模块，用于非接触式测量圆柱表面的定心误差。根据应用和OptiCentric®配置，可以使用CylinderCheck®模块记录以下参数：

• 柱面单透镜楔形误差的测量

• 矩形柱面单透镜顶点线与参考边之间距离的测量

• 测量矩形柱面单透镜上顶点线和参考边之间的角度

• 双面柱面单透镜的测量（旋转角度测量）

• 一个单元中柱面单透镜的透镜对准和粘合

• 多透镜-带柱面透镜的透镜组的测量

AspheroCheck®

  AspheroCheck是一个硬件和软件模块，用于测量非球面轴相对于给定参考轴的斜率和位置。升级后的特点是：

• 参考非球面光轴或参考轴进行测量

• 符合DIN ISO 10110-6的指定参考轴

• 测量具有一个或两个非球面的透镜

• 样品直径从2mm

• 精度高达5”（取决于样品几何形状）

• 非接触式测量

工作台

 工作台是OptiCentric® 100等桌面设备的完美补充 。因此，该系统拥有一个集成了控制器的坚固工作台。显示器和其他PC设备连接，可以在系统附近操作。

1. MultiLens：物镜测量和校准自由选择的参考轴

  MultiLens是用于测量和校准镜头组的软件模块。镜头组的每个单独表面的中心偏差和系统的定心是非破坏性确定的。利用该信息，可以计算单个透镜或子组相对于自由选择的参考轴的中心。

  使用SmartAlign模块，可以参考用户定义的光学轴或机械轴来分析测量的中心偏差的位置。这种工具成功地用到自动镜片装调校准模块和胶合系统。
