产品详情

----根据客户应用构建合适的测试台

根据用户测试需求，HGH可以创建出完美适用于任何光电系统的特性和性能验证 的测试台IRCOL系统，适用于：可见光到短波红外相机，夜视设备，热像仪， 激光测距仪，多轴照准器。

IRCOL系统的核心是IRCOL准直仪。IRCOL准直仪采用基于离轴反射镜的投影仪，具有很宽的通光口径，最优的波前平整度，覆盖从近紫外到远红外的宽光 谱范围的高透射率。配置多位电动靶轮，从而保证靶标精准的放置在准直仪焦距上。

IRCOL系统提供多种选项、配件和配置，从而可以根据客户的光电系统建立最 优的测试台：各种图案的靶标，黑体和积分球，激光测距仪测试设备，自动准 直模块，被测设备的方位角和高度调整工具等。

优势

• HGH产品目录中的任意黑体和积分球光源，无论尺寸大小和温度，都可以和IRCOL系统适配。

• 根据客户需求定制靶标样式

• 通过目标温度测量或背景模拟黑体的反射配置进行精确的背景温度测量

• 相机视野中心和边缘的精确测量

• 由INFRATEST 软件全自动控制的平台

• 功能齐全，算法成熟，适用于任何光电设备的测试

• 交期短

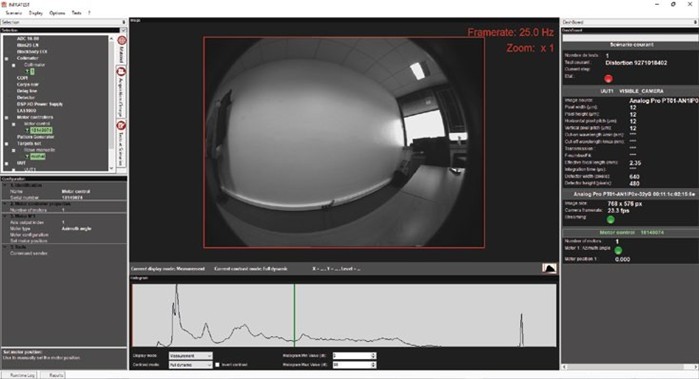

完全由INFRATEST软件控制

完整的IRCOL系统还需要搭配INFRATEST软件，来实现测试台的自动控制以及对 整个范围测试的计算：噪声函数，NETD和其他信号分辨率，坏点定位以及非一 致性校正，MTF和空间分辨率数据，畸变，MRTD，TOD，MRC和距离计算，多轴 校准控制和激光测距仪精度测试以及其他功能等。

主要配置和应用

用于制冷/非制冷红外热像仪的IRCOL-FLIR测试台

IRCOL-FLIR配置有多种功能，能够实现不同类型红外相机的性能测试。IRCOL-FLIR具有良好的易用性以及经过验证的成熟设计，将会是您实验室或生产线的重要测试工具。

配置

• IRCOL 150/1000 准直仪

• 一套靶标:刀刃型靶标，多个四杆靶标，圆孔靶标

• DCN1000H4黑体辐射源

• INFRATEST IR Premium 软件

典型测试功能

• 噪声测试:时域噪声，FPN

• NETD

• 盲元检测和NUC矩阵计算

• 空间分辨率:LSF/MTF

• MRTD曲线和距离计算

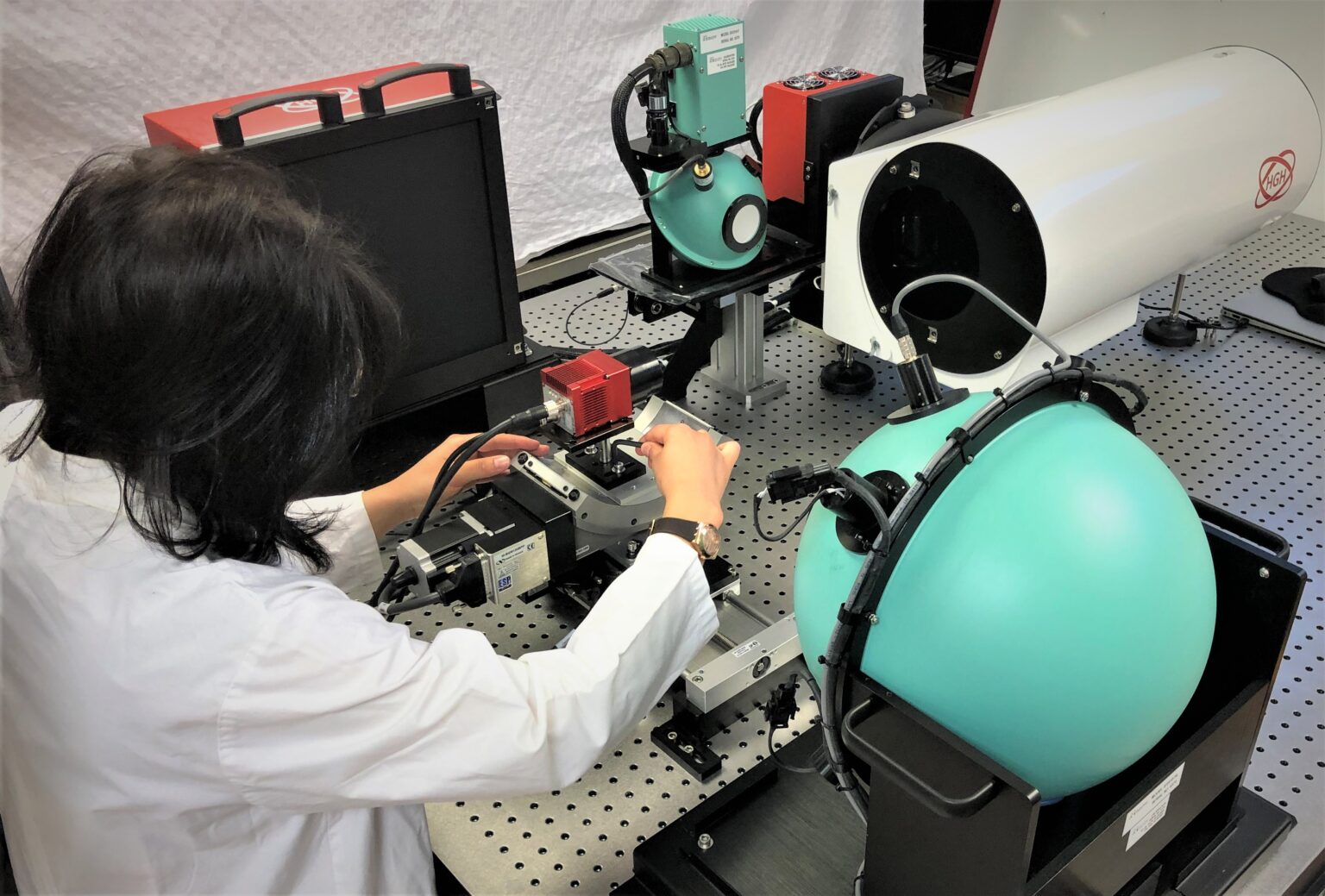

应用于宽视野红外和可见光相机的IRCOL-WFOV测试台

全自动控制测试台，可以对所需参数进行精确测量，如视野边缘的畸变或分辨率。相对于基于镜头的投影仪，IRCOL-WFOV是一种更经济，更精确的多光谱替代方案

配置

   • IRCOL 150/750准直仪

   • 一套靶标:刀刃型靶标，多个四杆靶标，圆孔靶标多对比度的USAF 1951靶标

   • DCN1000H4黑体andISV210积分球光源

   • 光源电动切换

   • 被测相机的方位和仰角台

   • INFRATESTIR Premium和INFRATEST-VIS 软件

典型测试功能

• 视野中心和边缘的MRC曲线

• 视野中心和边缘的MRTD曲线和距离计算

• 畸变和视野，适用于鱼眼相机

• 空间分辨率:LSF/MTF

应用于搭载红外相机和人眼安全激光测距仪的光电载台的IRCOL-LRF测试台

IRCOL-LRF测试台是IRCOL测试台中配置最完整的测试台，可以实现对大部分光电系统所需测试参数的可靠测试。

配置

• IRCOL400/2500准直仪

• 一套靶标:刀刃型靶标，多四杆靶标，空洞型靶标

• 带有LRDS8010距离模拟器的激光测距仪测试套件

• DCN1000H4黑体和ISV210积分球光源

• INFRATEST IRPremium和INFRATEST-LAS 软件

典型测试功能

• 发射器和相机之间的光轴校准

• 激光功率和能量

• 激光测距仪的距离测试精度

• 相机的空间分辨率: LSF/MTF

• 视野中心和边缘位置的MRTD曲线和距离计算

专注于激光测距仪测试

IRCOL系统包含了激光测距仪和激光指示器测试的多个工具，他们适用于所有类型的激光，包含人眼安全激光。

• 相机和发射器之间光轴校准核对的磷光剂或红外发射靶标

• 和相机组装的自动准直仪，用于校准和发散角测量

• 用于功率和能量测量的功率计和焦耳计

• 用于距离准确性测量的光纤线

• 独有的用于高精度距离准确性测量的LRDS80 10单元：

    模拟距离范围：75m到40km

    模拟距离精度：1m

服务

对现有准直仪进行翻新 如果您的实验室已经配备了基于反射镜的准直仪（对所有品牌适用），并且您想要翻新它以实现自动测 试功能，我们的技术支持团队可以将他改造成真正的IRCOL系统。

• 在焦点处集成一个电动靶标轮

• 调整靶标轮从而使靶标处于最佳的焦点位置

• 提供相应的测试报告，包括对该准直仪的波前测试

培训

每年提供一次培训，旨在优化操作人员对IRCOL测试平台的使用，从而可以收集测试设备上最精确的数据。 这种个性化的培训一般在客户的场地开展，提供培训的是精通光电系统设计、开发和测试方法的HGH工程师。

定期校准控制

在系统移动后，可以找HGH的光学工程师用高精度波前分析仪定期或准时检查IRCOL测试台的对准情况。

技术参数

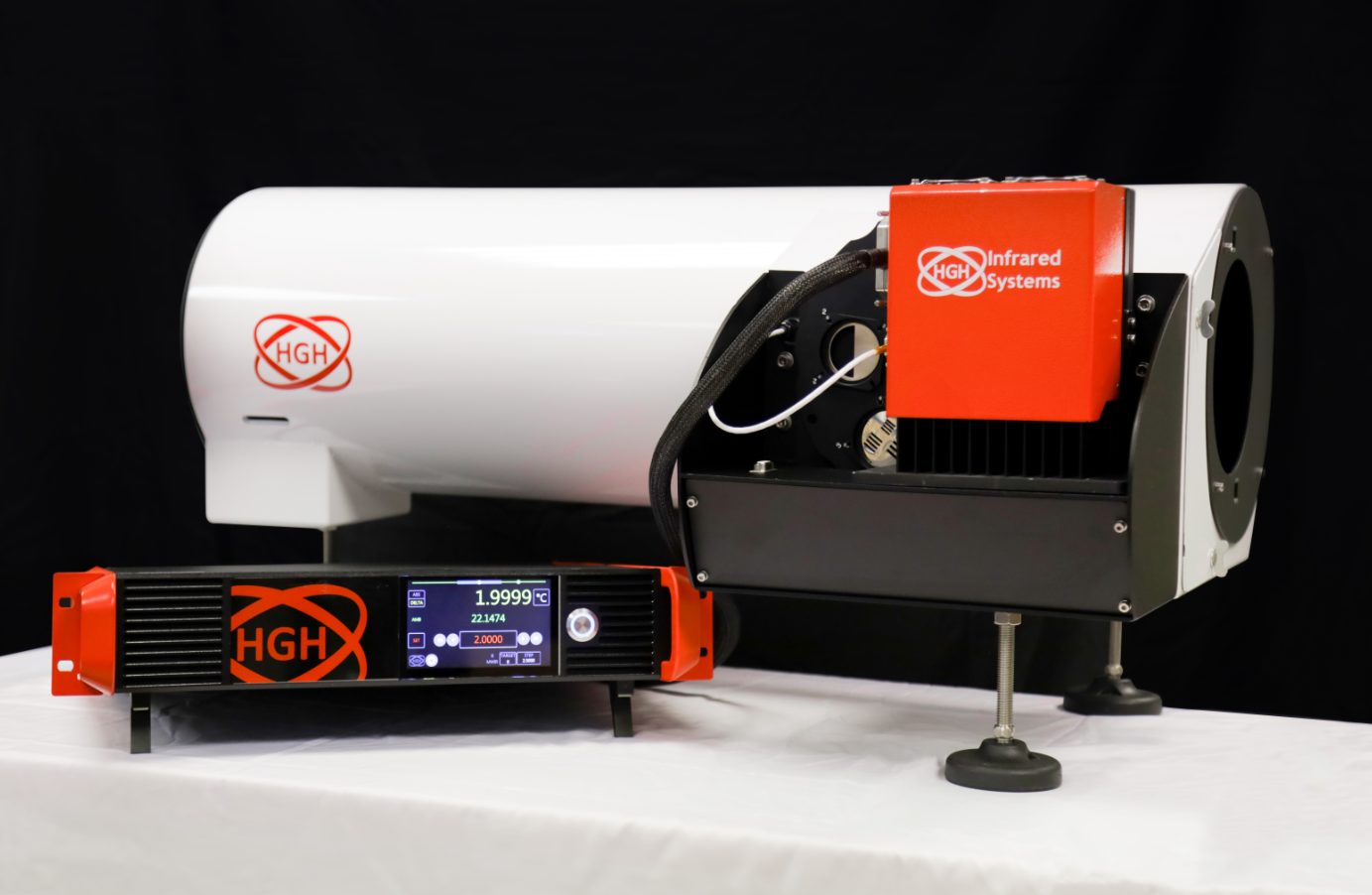

IRCOL准直仪

特点

• 能够兼容各种光电系统的全系列光学投影仪:

    150到600mm的通光口径

    750到6000mm的焦距

• 坚固的标准银镀层，可以实现紫外到红外到远红外的工作波段

• 通过波前图谱独立测量可以实现高光学精度

• 靶标位置可远程选择，重复精度高

• 机械结构稳定，带有光学部件保护罩，可以使光学系统免受振动、尘土和杂散光的影响

• 靶标可以在90度方向转动位置

可选配置

• 根据客户需求定制焦距和口径

• 可选铝或者金镀层，从而最优化在紫外或者红外波段的性能

• 可用于环境箱内测试

• 根据客户需求定制靶标样式

• 电动调整投影距离

• 反射式靶标，可控制背景温度模拟
